Comprendre et Utiliser le Diagramme de PERT pour la Gestion de Projet

Le diagramme de PERT, acronyme de "Program Evaluation and Review Technique", est un outil visuel de gestion de projet développé pour faciliter la planification et le suivi des projets complexes. Ce système, axé sur l'analyse des délais, permet aux chefs de projet d'identifier les tâches critiques et de prioriser les activités pour une réalisation optimale. Dans un contexte où la gestion efficace du temps et des ressources est primordiale, le diagramme de PERT se révèle être un instrument incontournable pour la réussite des projets d’envergure.

En mettant l'accent sur la visualisation des délais et des dépendances entre les différentes tâches, le diagramme de PERT devient un atout majeur dans la prise de décision stratégique. Sa capacité à décomposer les projets en éléments plus petits et gérables aide à une meilleure compréhension et à une allocation des ressources plus efficace. De plus, grâce à son approche flexible, il s'adapte aisément aux changements et aux imprévus, permettant ainsi une gestion de projet plus dynamique et réactive. Ce guide explore en détail le diagramme de PERT, de sa conception à son application pratique dans la gestion de projet moderne.

Question fréquemment posée sur le diagramme de Pert

Comment construire un diagramme de PERT

Identifiez les tâches, estimez les durées, tracez le réseau avec nœuds et flèches, puis déterminez le chemin critique.

Quel est l'intérêt du diagramme de PERT ?

Il offre une visualisation claire des dépendances entre les tâches, aide à planifier et optimiser la durée du projet.

Quel est le principe de la méthode PERT ?

La méthode PERT analyse les délais et dépendances des tâches pour identifier le chemin critique et planifier efficacement.

Quelle différence entre PERT et Gantt ?

PERT se concentre sur les dépendances et le chemin critique, tandis que Gantt présente le calendrier et la progression des tâches.

Comment le diagramme de PERT gère-t-il les changements de projet ?

PERT permet des ajustements flexibles et recalculations en cas de changements, facilitant la gestion dynamique du projet.

Peut-on utiliser le diagramme de PERT pour tous les types de projets ?

Oui, il est adaptable à divers projets, mais il est particulièrement efficace pour les projets complexes et à grande échelle.

Origine et Histoire du Diagramme de PERT

A. Développement historique

Le diagramme de PERT a été conçu dans les années 1950, spécifiquement pour le projet Polaris de la marine américaine. Ce projet, d'une complexité sans précédent, nécessitait une méthode nouvelle et efficace pour gérer le temps et coordonner des milliers de sous-traitants. Le diagramme de PERT a été la réponse à ce besoin, offrant une vision claire des séquences d'activités et des délais associés.

B. Évolution et adoption dans le secteur des affaires

Après son succès dans le cadre du projet Polaris, le diagramme de PERT s'est rapidement étendu au-delà du domaine militaire. Les entreprises ont adopté cet outil pour sa capacité à simplifier la gestion de projets complexes. Au fil des ans, il est devenu un élément fondamental dans divers secteurs, allant de la construction à la technologie de l'information, en passant par le développement de produits et la recherche scientifique.

Principes de Base du Diagramme de PERT

A. Composants clés (Nœuds, flèches, etc.)

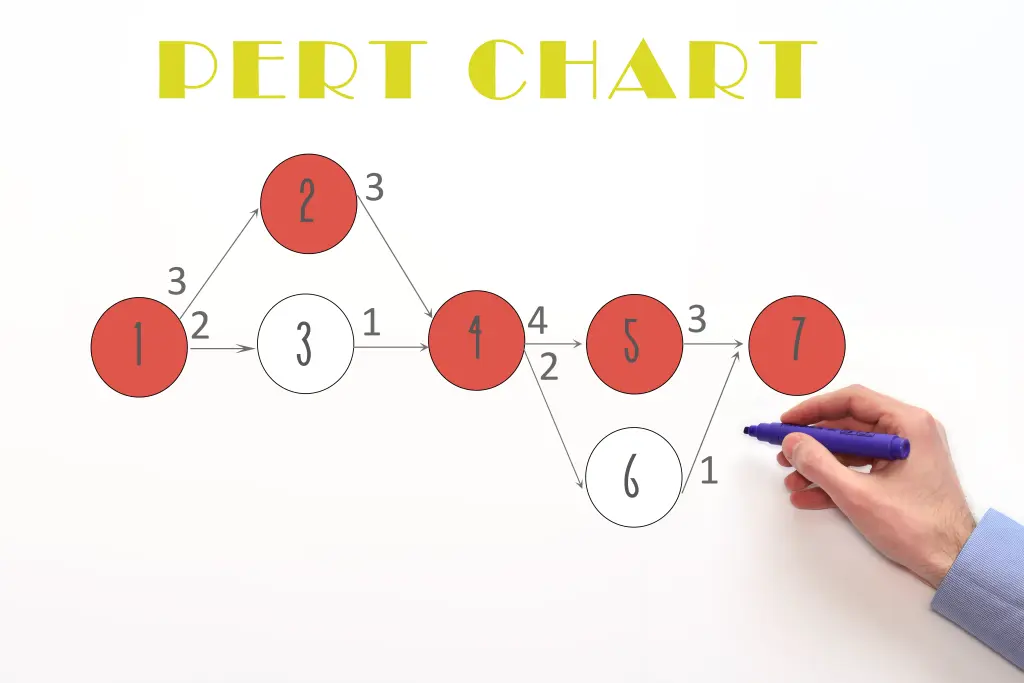

Le cœur du diagramme de PERT réside dans ses composants visuels. Les nœuds, représentés par des cercles ou des rectangles, symbolisent les étapes ou événements clés du projet. Les flèches, quant à elles, illustrent les activités ou tâches, indiquant la séquence et la dépendance entre les différentes étapes. Cette structure facilite l'identification des chemins à suivre pour la réalisation du projet.

B. Terminologie spécifique (Activités, jalons, etc.)

Le diagramme de PERT utilise une terminologie spécifique pour décrire les divers éléments d'un projet. Les activités représentent les tâches à accomplir, et la durée associée à chaque activité est estimée pour planifier le projet de manière précise. Le terme "chemin critique" est crucial dans l'utilisation de PERT ; il désigne la séquence la plus longue d'activités dépendantes, déterminant ainsi la durée totale du projet.

C. Comparaison avec le Modèle de Gantt

Bien que le diagramme de PERT et le modèle de Gantt soient tous deux des outils populaires de gestion de projet, ils présentent des différences notables. Le modèle de Gantt, axé sur un calendrier, offre une visualisation plus concrète de la durée et de l'avancement des tâches. En revanche, le diagramme de PERT se concentre sur l'analyse des dépendances et l'optimisation des chemins de projet.

Diagramme de PERT

Étapes de Création d’un Diagramme de PERT

A. Identification des Tâches et des Dépendances

La première étape dans l'élaboration d'un diagramme de PERT consiste à identifier toutes les tâches ou activités nécessaires à la réalisation du projet. Il est crucial de comprendre le début, la fin, et les dépendances de chaque tâche pour former un réseau logique de travail.

B. Estimation des Durées

Une fois le réseau d'activités établi, la prochaine étape est d'estimer la durée de chaque tâche. Cette estimation est fondamentale pour calculer la durée totale du projet. Les méthodes d'estimation peuvent varier, allant de l'expertise historique aux techniques statistiques.

C. Construction du Réseau PERT

Avec toutes les tâches et leurs durées estimées, le processus de construction du graphe du diagramme de PERT peut commencer. Chaque tâche est représentée par une flèche, et les nœuds indiquent le début et la fin des tâches. Ce réseau illustre le flux logique et les dépendances entre les activités.

D. Identification des Chemins Critiques

L'étape finale dans la création d'un diagramme de PERT est d'identifier le chemin critique. Ce chemin représente la séquence d'activités qui détermine la durée minimale du projet. Comprendre le chemin critique est essentiel pour une gestion de projet efficace, car tout retard dans ces activités aura un impact direct sur la date de fin du projet.

E. Utilisation de Logiciels pour Diagrammes de PERT

À l'ère numérique, divers logiciels offrent des outils pour faciliter la création et la gestion de diagrammes de PERT. Ces outils logiciels permettent de modéliser facilement des réseaux complexes, d'estimer les durées, et de calculer automatiquement le chemin critique, rendant le processus plus efficace et moins sujet aux erreurs par rapport aux méthodes manuelles.

Diagramme de PERT

Avantages et Limitations du Diagramme de PERT

A. Avantages dans la gestion de projet

Visualisation Claire des Interdépendances : Le diagramme de PERT offre une visualisation détaillée des interdépendances entre les différentes tâches, ce qui est crucial pour planifier et coordonner le travail d'équipe.

Gestion Efficace du Temps : En mettant en évidence le chemin critique, le diagramme de PERT aide à identifier les tâches qui influencent directement la durée totale du projet, permettant une meilleure gestion des délais.

Flexibilité dans la Planification : La capacité du diagramme de PERT à accommoder les changements en cours de projet et à recalculer les chemins critiques est un atout majeur, offrant une flexibilité dans la gestion des imprévus.

Outil pour l’Estimation : Les diagrammes de PERT facilitent l'estimation des durées et des marges de chaque tâche, rendant le processus de planification plus précis et basé sur des données.

B. Limitations et Considérations

Complexité dans les Grands Projets : Pour des projets de grande envergure, le réseau de tâches peut devenir extrêmement complexe, rendant le diagramme difficile à suivre et à maintenir.

Dépendance sur les Estimations : La précision du diagramme de PERT dépend fortement de l'exactitude des estimations de durée. Des estimations incorrectes peuvent entraîner des planifications inexactes.

Manque de Détails sur les Ressources : Contrairement au modèle de Gantt, le diagramme de PERT ne fournit pas de détails sur la quantité ou le type de ressources affectées à chaque tâche.

C. Comparaison avec d'Autres Outils de Gestion de Projet

Diagramme de Gantt : Alors que le diagramme de Gantt fournit un tableau de dates et de durées, le diagramme de PERT se concentre sur l'ordre et la dépendance des tâches.

Lucidchart: Des logiciels tels que Lucidchart simplifient la création de diagrammes de PERT en offrant des outils interactifs pour tracer les réseaux, définir les tâches, et calculer automatiquement les chemins critiques et les marges.

Bitrix24: Le logiciel de gestion tout-en-un Bitrix24 est polyvalent et permet de piloter votre gestion de projet. Combiné au diagramme de PERT, il permet une gestion complète de votre projet et de vos équipes.

Obtenez gratuitement le logiciel tout-en-un Bitrix24 pour améliorer la gestion de vos projets

Essayez dès maintenant

CRÉER UN COMPTE GRATUIT

Le Rôle Essentiel du Diagramme de PERT dans le Management de Projet

Le diagramme de PERT s'est établi comme une technique de management de projet indispensable, permettant une planification et un suivi précis des activités. Son approche unique dans la visualisation des dépendances et le calcul des durées offre une perspective inestimable dans le domaine du management de projet.

A. Résumé des Avantages

Calcul de la Marge : La capacité du diagramme de PERT à calculer la marge pour chaque tâche aide les gestionnaires de projet à anticiper les retards potentiels et à ajuster les plans en conséquence.

Définition Claire des Tâches et Chemins Critiques : La méthode PERT fournit une définition claire et structurée des tâches, ainsi qu'une identification précise des chemins critiques, éléments clés pour le succès du projet.

B. Importance des Logiciels de Gestion de Projet

L'utilisation de logiciels spécialisés est devenue une pratique courante dans la création et la gestion des diagrammes de PERT. Ces outils offrent une facilité d'utilisation, une précision accrue dans le calcul des durées et des marges, ainsi qu'une meilleure visualisation grâce à des interfaces interactives.

C. Intégration dans les Méthodes de Management de Projet

Bien que le diagramme de PERT soit un outil puissant en soi, son intégration avec d'autres méthodes et outils, comme les calendriers de Gantt et les logiciels de gestion de projet, peut enrichir et compléter la gestion globale d'un projet. Cette combinaison offre une approche plus complète et flexible, adaptée aux exigences dynamiques du management de projet moderne.
